海流計用途：
HY.SLC9-2 型直讀式海流計是一種輕便、可靠、廉價、攻耗低的新型測流儀器。它主要有水下主機、水上數據終端等部分組成，用三芯輕便電纜傳輸訊號，并可負擔水下探測器的重量。本儀器可在任何類型的船只或平臺上使用。
該儀器可供測量海洋、港灣、江河、湖泊、水庫、河口中不同深度下水流的速度和方向，尤其適宜于超淺海水域中使用。同時它還可以用浮子把探測器漂離船體測量表層流的速度和方向。
一、 特點：
1、 體積小巧、攜帶方便
儀器結構牢固，外形美觀大方；體積小巧，攜帶方便。
2、 動態特性好
儀器設計原理新穎，采用新的造形技術，波浪影響小，動態特性好。
3、 雙密封系統
水下探測器各密封部位均采用雙密封系統，具有良好的水密性能。
4、 積木化的設計
本儀器不配任何外設即可滿意地按數字直讀方式工作。完成測量后有音響提示，并重復交替顯示流速/流向8次。
5、 低功耗的測量系統
該儀器采用低功耗單片機對測量數據進行處理。整機以低功耗運行，一號電池可連續工作300h。
一、 主要技術指標和性能：
1、 流速：
測量范圍：3-350cm/s
準確度：≤±1.5%
分辨率：1cm/s
2、 流向：
測量范圍：0-360℃
準 確 度：≤±4℃
分 辨 率：2℃
3、 電纜長度：50-100m，抗拉100kg
4、 測量周期：3、15、30min
5、 快測模式：30s
6、 電源：直流6V（4×1.5V）
7、 儀器使用環境溫度：-10—+45℃
8、 貯存溫度：-15—+55℃
9、 尺寸和重量：
項 目
名 稱 尺 寸
（mm） 重 量
（kg）
水下主機 590×168×174 10
數據終端 230×120×42 1
電纜支架 390×180×10 6
二、 儀器結構：
儀器的水上主機，是以一個低耗電單元微計算機為基礎而構成的數據終端。流向采用羅盤電位器式傳感器。機身和尾翼由水流而走向，羅盤由地磁而走向，其電位器輸出即正比于磁流向。此訊號經V-F變換器變?yōu)檎{(diào)頻訊號，經電纜送到主機，通過計數和線性處理，即得流向測值。流速由旋槳感受，其轉速正比于流速，比例系數約為2.5轉/米。轉速經磁性耦合使流速傳感器內的舌簧管通斷，變?yōu)榱魉倜}沖經電纜送到主機。通過計數和線性處理，即得流速測值。
主機中的蜂鳴器用于提示用戶進行讀數。在測試過程中，液晶顯示器左端符號“：”，周期性出現和消失，表示數據終端正常工作。液晶顯示器顯示不同的參數時具有以下特征，顯示流速時數值后有符號“C”，數值前無前置0。顯示流向時數值后有符號“d”，數值有前置0。

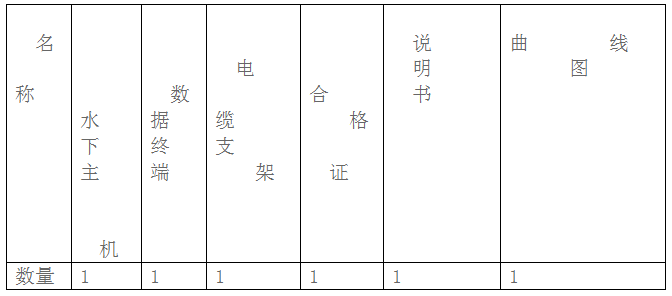

三、 開箱：
六： 操作程序：
1、 快測模式：
電源開關位于數據終端右側，儀器在開電源后，液晶顯示器先顯示030d約2s，作為進入快速方式的提示。這時按一下設定，儀器即進入快速方式。若未及時操作，只要再按一下復位，又可再次得到上述提示。液晶顯示器顯示流向流速值一次。
2、 正常模式：
（1） 測量周期設定：
電源開啟后液晶先顯示030d；再循環顯示3c、15c.、30c，這是供你選擇的測量周期。當顯示值符合你的要求時，按一下設定，出現詢問性顯示1111，請等2s，儀器即進入正常測量周期。接著，顯示器顯示一次空白，提示此項設定已經完成。
（2） 正常工作：
儀器流速為工作基本周期測量的平均值。流向?yàn)楣ぷ骰局芷跍y(cè)量末的瞬時值。測量結束，蜂鳴器提示用戶進行讀數記錄。液晶顯示器交替顯示流向值和流速值，重復8次。“：”符號周期性閃動，表示正在進行流速流向測量。
一、 注意事項：
1、 儀器要小心輕放，勿受碰撞。使用過程中要注意保護電纜，勿受磨擦和擠傷。
2、 儀器用畢，要用淡水清洗水下主機。取出數據終端電池
3、 水上主機在使用中要避免受潮或被濺上水滴。
4、 插接和脫開電纜插頭時要細心，以免造成損傷。
5、 液晶顯示屏左上角顯示“→”為欠壓指示需更換電池。
6、 水上主機的編號應與水下探測器的編號一致，配套使用；否則將會使誤差變大。
7、 遇到故障，請打電話與制造廠聯系或?qū)x器送回本廠維修。
二、 售后服務：
1、 本產品保修一年（以發票購買日期為準）。
2、 出現下列任何一種情況，不予保修實行收費維修。
（1）用戶使用不當而損壞；
（2）用戶自行拆卸并損壞；
（3）無發票復印件和保修證；
（4）保修證編號和產品編號不符；
（5）已過保修期。
